Pengering rotary dijual

Apa itu Pengering Putar?

Pengering putar silinder tunggal ini digunakan untuk mengeringkan material curah di berbagai industri: bahan bangunan, metalurgi, kimia, kaca, dll. Berdasarkan perhitungan rekayasa panas, kami memilih ukuran dan desain pengering yang paling optimal sesuai kebutuhan pelanggan.

Kapasitas pengering drum mulai dari 0.5 tph hingga 100 tph. Menurut perhitungan, ruang pemuatan, pembakar, ruang pembongkaran, mekanisme pengumpulan debu dan pembersihan gas dibuat. Pengering mengadopsi sistem otomasi dan penggerak frekuensi untuk mengatur suhu dan kecepatan putaran. Hal ini memungkinkan untuk memvariasikan parameter pengeringan dan kinerja keseluruhan dalam rentang yang luas.

Mengapa Kita Membutuhkan Pengering Putar?

Kamu butuh a pengering putar karena satu alasan utama: kontrol. Bahan baku dari tambang atau stok memiliki kadar air yang tidak konsisten. Ketidakkonsistenan ini merupakan bencana bagi proses manufaktur presisi apa pun, seperti pembuatan blok beton. Jika pasir Anda terlalu basah, blok Anda akan melorot dan kekuatannya rendah. Jika terlalu kering, pasir dapat menyerap terlalu banyak air dari campuran, sehingga semen kekurangan air yang dibutuhkan untuk hidrasi yang tepat. sistem pengeringan menghilangkan variabel ini. Ini memberi Anda bahan baku yang benar-benar konsisten, yang secara langsung mengarah ke:

• Kualitas Produk Lebih Tinggi: Lebih sedikit blok yang ditolak dan kekuatan yang lebih konsisten.
• Biaya yang Dikurangi: Lebih sedikit semen, air, dan tenaga kerja yang terbuang akibat hasil produksi yang buruk.
• Peningkatan Kecepatan Produksi: Tidak perlu terus-menerus menyesuaikan formula campuran mesin blok Anda.
• Berat Transportasi Lebih Rendah: Menghilangkan air dari mineral atau produk lain secara signifikan mengurangi biaya pengiriman.

Pada akhirnya, pengering putar memberi Anda kendali atas proses Anda, dan kendali adalah kunci keuntungan.

Apa Saja Jenis Pengering Putar?

Pengering putar umumnya dikategorikan berdasarkan cara memanaskan material. Dua jenis yang paling umum adalah pengering panas langsung dan pengering panas tidak langsung. Memahami perbedaannya sangat penting untuk memilih mesin yang tepat.

• Pengering Panas Langsung: Di sebuah pengering panas langsungGas panas dari pembakar bersentuhan langsung dengan bahan baku. Bayangkan seperti pengering pakaian raksasa berskala industri. Ini adalah jenis pengering putar yang paling umum dan paling efisien secara termal. Sangat cocok untuk material yang kuat seperti pasir, tanah liat, batu, dan mineral yang tidak rusak akibat kontak dengan gas hasil pembakaran. Sebagian besar pengering yang digunakan dalam industri konstruksi dan pertambangan adalah model panas langsung karena menawarkan pengeringan tercepat dan paling ekonomis.
• Pengering Panas Tidak Langsung: Dalam pengering panas tidak langsung, material tidak menyentuh gas panas. Drum yang berputar tertutup dalam ruang luar atau memiliki tabung internal tempat panas dialirkan. Panas ditransfer melalui cangkang logam drum ke material di dalamnya. Metode ini berlaku untuk material yang sensitif, mudah terbakar, atau tidak terkontaminasi oleh gas buang, seperti bahan kimia tertentu, makanan, dan mineral khusus. Meskipun kurang umum, metode ini penting untuk aplikasi bernilai tinggi tertentu. Pilihan antara pengering putar langsung vs tidak langsung sepenuhnya bergantung pada sifat material Anda.

Apa Saja Aplikasi Pengering Putar?

The apa kegunaan pengering putar Pertanyaan ini memiliki banyak jawaban, karena aplikasinya mencakup puluhan industri. Di ZONEDING, kami berfokus pada aplikasi industri berat yang mengutamakan keandalan. Beberapa penggunaan yang paling umum meliputi:

• Bahan bangunan: Mengeringkan pasir, kerikil, dan batu pecah untuk produksi beton dan aspal. Ini adalah fokus utama kami.
• Pengolahan Mineral: Mengeringkan konsentrat seperti bijih besi, tembaga, dan batu kapur sebelum diproses lebih lanjut.
• Pertanian: Mengeringkan pupuk, biji-bijian, dan pakan ternak untuk disimpan dan dijual.
• Penanganan limbah: Pengeringan lumpur kota, bubur batubara, dan produk sampingan industri lainnya.
• Industri kimia: Mengeringkan berbagai garam, bubuk, dan kristal.

Apa Bahan yang Berlaku untuk Pengering Putar?

Pengering putar cocok untuk mengeringkan mineral logam dan non-logam, tanah liat di industri semen dan batu bara di tambang batu bara, dsb. Misalnya, pasir, vinasse, terak, lumpur, bubuk batu bara, serbuk gergaji, bubuk batu kapur, sekam padi, bubuk mineral, tanah liat, dsb.

Pengering putar sangat serbaguna. Pengering ini dapat menangani berbagai macam material, baik dalam bentuk curah maupun granular. Berikut daftar singkat material yang umum digunakan:

• Mineral dan Bijih: Pasir, tanah liat, batu kapur, kuarsa, terak, batu bara, abu terbang, bijih besi, konsentrat tembaga.
• Pupuk: Pupuk kalium, fosfat, dan pupuk majemuk lainnya.
• Bahan bangunan: Pasir, kerikil, semen, gipsum.
• Biomassa: Serpihan kayu, serbuk gergaji, ampas tebu.
• Produk Limbah: Lumpur limbah, kotoran hewan, sisa industri.

Bahan yang sangat lengket mungkin memerlukan sistem pencampuran balik untuk mencegahnya menggumpal dan menempel pada cangkang pengering.

Prinsip Kerja Pengering Putar

Prinsip kerja pengering putar didasarkan pada gravitasi dan pertukaran panas.

Bahan basah yang perlu dikeringkan dikirim ke hopper pengumpan dengan konveyor sabuk atau kerekan, lalu masuk ke ujung bahan melalui pipa pengumpan. Kemiringan pipa pengumpan lebih besar daripada kemiringan alami bahan, sehingga bahan dapat masuk ke pengering dengan lancar.

Silinder pengering adalah silinder berputar yang sedikit miring dari garis horizontal. Material ditambahkan dari ujung atas, dan media pemanas bersentuhan dengan material. Dengan putaran silinder, material bergerak ke ujung bawah di bawah pengaruh gravitasi. Dalam proses ini, material dan pembawa panas bertukar panas secara langsung maupun tidak langsung, sehingga material dikeringkan, lalu dikirim melalui konveyor sabuk atau konveyor sekrup.

Apa Saja Fitur Pengering Putar dari ZONEDING?

Ketika Anda melihat sebuah pengering putar, mungkin tampak seperti tabung baja sederhana. Namun, perbedaan antara mesin yang bertahan 5 tahun dan yang bertahan 30 tahun terletak pada detail rekayasanya. Di ZONEDING, kami membangun pengering untuk kinerja dan keandalan jangka panjang. Fitur penting yang perlu diperiksa adalah cincin trunnion (ban) dan roda gigi girth. Pengering murah mungkin menggunakan batang baja canai sederhana untuk bannya, yang ausnya tidak merata dan tidak dapat diperbaiki. Kami menggunakan cincin trunnion yang ditempa dan dikerjakanBentuknya bulat sempurna, permukaannya keras, dan dirancang untuk dapat dilapisi ulang setelah puluhan tahun digunakan.

Demikian pula, roda gigi lingkar yang memutar drum haruslah desain baja cor dua bagian atau empat bagian, dipasang pegasRoda gigi satu bagian yang dilas ke cangkang tidak dapat menyerap tekanan luar biasa dari pemuaian dan pelenturan termal. Tekanan ini pada akhirnya akan membuat roda gigi atau cangkangnya retak. Desain pegas kami memungkinkan roda gigi untuk "mengambang", mengisolasinya dari gaya-gaya ini dan memastikan masa pakai hingga beberapa dekade. Ini bukan sekadar fitur; ini adalah filosofi membangun peralatan yang menjadi aset jangka panjang, bukan pengeluaran jangka pendek.

Keunggulan Pengering Putar Zoneding

• Sangat Dapat Disesuaikan: Disesuaikan dengan kebutuhan material tertentu, dengan opsi untuk suhu masuk tinggi/rendah, waktu tinggal pendek/panjang, dan mode aliran arus searah atau arus berlawanan.
• Kisaran Spesifikasi yang Luas: Diameter dari 3′ – 15′ (1 – 4.6m) dan kapasitas dari 1 TPH – 200+ TPH (1 MTPH – 181+ MTPH).
• Perpindahan Panas yang Efisien: Penerbangan pengangkat internal yang dirancang khusus memaksimalkan efisiensi pertukaran panas antara material dan aliran gas panas.
• Kuat dan Tahan Lama: Desain dan konstruksi tugas berat memastikan pengoperasian yang stabil dalam jangka panjang dan masa pakai yang panjang.
• Konfigurasi Fleksibel: Tersedia dalam konfigurasi aliran udara arus searah (aliran paralel) dan arus berlawanan.
• Berbagai Rakitan Penggerak: Berbagai rakitan penggerak tersedia untuk memenuhi kebutuhan spesifik.
• Berbagai Pilihan Material: Pilihan material termasuk Baja Karbon, Baja Tahan Karat, Paduan Khusus, Baja Tahan Ledakan, dan Baja AR (Tahan Abrasi).
• Kemampuan Beradaptasi Bahan Bakar yang Luas: Mengakomodasi berbagai jenis bahan bakar seperti Bahan Bakar Minyak, Gas Alam/Propana, Panas Buangan, dan Biomassa.
• Garansi Proses & Mekanis: Garansi komprehensif yang mencakup kinerja proses dan aspek mekanis.
• Manfaat Tambahan: Untuk material yang menggumpal, aksi pemutaran juga memberikan efek pembulatan dan pemolesan.

Pengering Rotary Pembakar

Pembakar gas, pembakar minyak ringan, pembakar minyak berat, pembakar batu bara bubuk, dan pembakar pelet biomassa, dll.

Ruang pembakaran

Menyediakan ruang untuk pembakaran bahan bakar, ujung ruangan dilengkapi dengan saluran masuk udara dan katup pengatur udara, serta bagian dalam dibuat dengan bahan tahan api.
semen dan batu bata, dan suhu di ruang pembakaran bisa mencapai hingga 1200 C. Strukturnya sangat indah dan masuk akal, dan dikombinasikan erat dengan silinder pengering untuk menyediakan sumber panas yang cukup untuk pengering

Klasifikasi Pengering Drum Putar

Mengingat struktur dan aplikasi yang berbeda, pengering drum putar dibagi menjadi beberapa jenis. Oleh karena itu, teknologi pengeringan lebih tepat sasaran.

Berdasarkan strukturnya, pengering putar dibagi menjadi tipe silinder tunggal dan tipe multi silinder.

Berdasarkan pengalaman dan umpan balik pelanggan, teknisi Zoneding akan merekomendasikan pengering putar satu silinder. Kedua jenis pengering putar ini mempunyai efisiensi pengeringan yang hampir sama. Sedangkan struktur silinder tunggal lebih sederhana sehingga perawatan sehari-hari lebih nyaman. Personel pemeliharaan dapat langsung masuk ke badan silinder untuk diperiksa. Untuk pengering multi-silinder, hal ini sulit dicapai.

Tempat kerja pengering putar satu silinder dan pengering putar multi silinder

Menurut cara perpindahan panasnya, pengering putar dibagi menjadi tipe langsung dan tipe tidak langsung, atau dapat juga dibagi menjadi pengering putar arus searah dan pengering putar berlawanan arus.

Apa Struktur Pengering Putar?

Struktur utama sebuah pengering drum putar terdiri dari beberapa bagian utama yang bekerja sama:

1. Drum atau Shell: Ini adalah silinder putar utama, terbuat dari pelat baja tugas berat. Silinder ini menampung pengangkat dan merupakan jantung mesin.
2. Pembakar dan Tungku Gas Panas: Menyediakan gas panas yang dibutuhkan untuk pengeringan.
3. Saluran Pakan dan Pembuangan: Titik tetap tempat material masuk dan keluar dari drum yang berputar.
4. Ban dan Rol Trunnion: Drum tersebut digerakkan oleh cincin baja besar yang disebut ban, yang ditopang oleh rol trunnion. Rol ini menopang seluruh berat pengering.
5. Rol Dorong: Seperangkat rol yang lebih kecil dan kuat yang mencegah drum yang miring meluncur menuruni bukit.
6. Sistem Penggerak: Motor, kotak roda gigi, dan roda gigi lingkar besar yang memutar seluruh rakitan drum.
7. Sistem Penyegelan: Segel bukanlah aksesori; melainkan komponen kinerja utama. Titik pertemuan saluran stasioner dengan drum berputar sangatlah penting. Segel yang buruk memungkinkan "udara kotor" dingin terhisap ke dalam pengering, yang mengurangi efisiensi bahan bakar Anda. Segel yang buruk juga memungkinkan debu produk yang berharga keluar. Kami menggunakan sistem penyegelan berkualitas tinggi, seringkali dengan blok grafit atau daun berpegas, untuk menciptakan segel yang rapat sekaligus memungkinkan ekspansi termal. Segel yang baik dapat meningkatkan efisiensi bahan bakar sebesar 10-15% dan secara drastis mengurangi debu di pabrik Anda.

Bagaimana Cara Kerja Pengering Putar?

The prinsip kerja pengering putar merupakan kombinasi mekanika dan termodinamika. Material dimasukkan ke ujung atas drum yang miring dan berputar. Di dalam drum terdapat serangkaian pelat logam yang disebut "pengangkat". Saat drum berputar, pengangkat ini mengangkat material dan menjatuhkannya dari atas drum ke bawah. Proses ini berulang terus menerus seiring material bergerak perlahan di sepanjang pengering. Bagian terpenting dari proses ini adalah pembentukan "tirai".

Efisiensi bukan tentang suhu maksimum; melainkan tentang tirai. Perpindahan panas yang paling efisien terjadi ketika pengangkat mendistribusikan material dalam tirai yang seragam dan padat yang memenuhi seluruh penampang drum. Gas panas dari pembakar dipaksa untuk melewati melalui Tirai ini, melepaskan panasnya langsung ke material. Jika pengangkat Anda dirancang dengan buruk atau kecepatan putarannya salah, Anda akan mendapatkan tirai yang buruk dengan celah yang besar. Gas panas kemudian melewati material dan langsung keluar dari cerobong asap. Anda bisa saja memiliki suhu masuk 1000°C, tetapi jika gas tidak menyentuh produk, Anda hanya memanaskan langit. Suhu yang lebih rendah dengan tirai yang sempurna dan rapat jauh lebih hemat bahan bakar dan merupakan rahasia untuk efisiensi. sistem pengeringan.

Berapa Harga Pengering Putar?

The harga pengering putar industri dapat berkisar dari $30,000 untuk unit kecil dan sederhana hingga lebih dari $500,000 untuk sistem besar dan berkapasitas tinggi. Harganya bergantung pada satu faktor penting: kapasitas penguapan, bukan tonase. Ini adalah kesalahan termahal yang dilakukan pelanggan. Mereka berkata, "Saya butuh pengering untuk 20 ton pasir per jam," dan mereka mendapatkan harga. Namun, mengeringkan 20 ton pasir dengan kadar air awal 5% sama sekali berbeda dengan mengeringkan 20 ton dengan kadar air awal 20%.

Skenario kedua membutuhkan mesin dengan kapasitas penguapan empat kali lipat. Ini berarti pembakar yang jauh lebih besar, diameter drum yang lebih besar untuk waktu tinggal yang lebih lama, dan sistem kipas yang lebih bertenaga. Membeli pengering berdasarkan tonase keluaran tanpa menentukan tingkat pembuangan air yang tepat adalah resep kegagalan. Anda akan membeli mesin yang terlalu kecil dan tidak akan pernah mencapai tujuan Anda, atau yang terlalu besar dan sangat tidak efisien. Harga yang sebenarnya hanya dapat ditentukan setelah analisis terperinci terhadap material, kadar air, dan kebutuhan produksi Anda.

Apa itu Seluruh Proses Lini Pengeringan?

Pengering putar jarang bekerja sendiri. Ini adalah bagian inti dari keseluruhan sistem pengeringanLini proses yang umum meliputi:

1. Hopper Pakan dan Konveyor: Menahan bahan basah dan memasukkannya ke dalam pengering dengan kecepatan yang konsisten.
2. Pengering Putar: Unit utama untuk menghilangkan kelembapan.
3. Pembakar: Didukung oleh gas alam, solar, batu bara, atau biomassa untuk menghasilkan gas panas.
4. Konveyor Pembuangan: Mengangkut bahan kering dari pengering.
5. Sistem Pengumpulan Debu: Hal ini penting. Kipas angin induksi (induced draft fan) menarik gas panas melewati pengering. Gas ini membawa partikel debu halus. Filter siklon atau baghouse digunakan untuk menangkap debu ini, baik untuk melindungi lingkungan maupun untuk memulihkan produk yang berharga.
6. Panel Kontrol: Sistem kontrol berbasis PLC yang memantau suhu, tekanan, dan kecepatan motor untuk mengotomatiskan proses pengeringan.

Bagaimana Cara Memilih Pengering Putar yang Tepat untuk Proyek Anda?

Memilih pengering yang tepat memerlukan tinjauan teknik yang cermat. Berikut adalah langkah-langkah utama yang kami ambil bersama klien kami:

1. Definisi Material dan Kelembaban: Apa bahan Anda? Berapa persentase kelembapan awal dan targetnya? Ini adalah langkah terpenting.
2. Hitung Laju Penguapan: Berdasarkan kapasitas produksi yang Anda inginkan (ton per jam) dan perubahan kadar air, kami menghitung laju penguapan yang dibutuhkan dalam kg per jam. Hal ini menentukan ukuran pengering yang dibutuhkan.
3. Pilih Jenis Pengering: Apakah Anda memerlukan pengering dengan panas langsung atau tidak langsung? Untuk sebagian besar bahan bangunan, panas langsung adalah yang terbaik.
4. Pilih Sumber Bahan Bakar: Bahan bakar apa yang paling murah dan paling mudah didapatkan untuk Anda? Gas, minyak, batu bara, dan biomassa semuanya membutuhkan sistem pembakaran yang berbeda.
5. Analisis Persyaratan Produk Akhir: Apakah produk Anda perlu berada pada suhu tertentu saat keluar? Apakah produk tersebut mudah pecah? Hal ini akan memengaruhi desain pengangkat dan sistem secara keseluruhan.
6. Evaluasi Kualitas Pemasok: Carilah produsen, seperti ZONEDING, yang mengajukan pertanyaan-pertanyaan ini dan menekankan konstruksi yang kokoh (ban tempa, roda gigi yang dipasang pegas, segel berkualitas) daripada hanya harga awal yang rendah.

Bagaimana Cara Merawat Pengering Putar?

Perawatan yang tepat adalah kunci untuk masa pakai pengering yang panjang dan menguntungkan. Meskipun pelumasan dan inspeksi rutin adalah hal standar, ada satu kiat rahasia yang kami bagikan kepada semua pelanggan kami: periksa rol dorongPengering Anda dipasang dengan sedikit kemiringan, sehingga seluruh beban drum dan bahan yang berton-ton terus-menerus berusaha meluncur ke bawah. Roller dorong adalah seperangkat roda kecil dan kuat yang mendorong balik melawan gaya ini, menjaga drum tetap di tempatnya.

Roller dorong yang terpasang dan dilumasi dengan benar seharusnya tetap dingin saat beroperasi. Sekali per shift, operator harus meletakkan tangannya dengan aman di dekat rumah bantalan. Jika terlalu panas untuk meletakkan tangan di sana, pengering Anda tidak terpasang dengan benar atau pelumasannya tidak tepat. Panas ini adalah tanda pertama masalah sebelum roller rusak dan menyebabkan kerusakan parah. Pemeriksaan sederhana dan tanpa biaya ini lebih berharga daripada sensor apa pun yang dapat Anda beli dan dapat mencegah tagihan perbaikan yang mencapai puluhan ribu dolar.

Mengapa Memilih ZONEDING?

Di ZONEDING, kami lebih dari sekadar produsen. Kami adalah mitra Anda dalam produksi. Sejak tahun 1990, kami telah mengkhususkan diri dalam mesin-mesin berat untuk industri bahan bangunan. Saat Anda memilih kami untuk kebutuhan Anda... pengering industri Jika Anda membutuhkan sesuatu, Anda akan mendapatkan:

• Konsultasi Ahli: Kami mulai dengan menganalisis kebutuhan spesifik Anda untuk merancang sistem yang berfungsi, mengajukan pertanyaan yang tepat tentang kelembapan dan kapasitas penguapan.
• Konstruksi Tugas Berat: Kami tidak mengurangi kualitas. Pengering kami dibuat dengan ban tempa dan mesin, roda gigi lingkar yang dipasang pegas, dan sistem penyegelan superior untuk layanan yang andal selama puluhan tahun.
• Solusi Lengkap: Kami dapat menyediakan seluruh lini pengeringan, mulai dari pengumpanan hingga pengumpulan debu, semuanya dirancang untuk bekerja bersama secara mulus.
• Kustomisasi: Kami mendesain pola pengangkat internal secara khusus untuk material Anda guna memaksimalkan efisiensi dan melindungi kualitas produk Anda.
• Pengalaman Terbukti: Sebagai produsen mesin blok terkemuka, kami memahami persis apa yang Anda butuhkan dari bahan baku Anda. Kami membangun mesin pengering yang ingin kami gunakan di pabrik kami sendiri.

Pengering rotary Spesifikasi

Proses Produksi Mesin Pengering

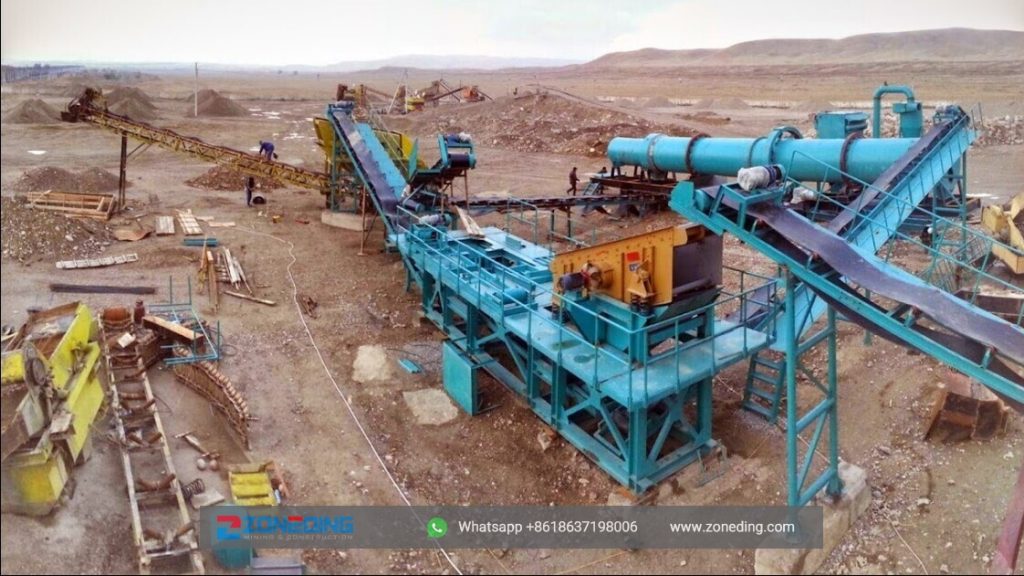

Situs Pelanggan
